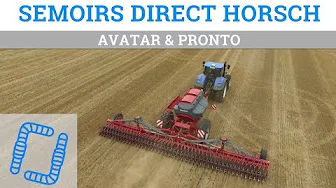

Semoir direct HORSCH - AVATAR & PRONTO - SIMA 2019
Présentation des semoirs direct HORSCH AVATAR & PRONTO au SIMA Paris 2019
Présentation des semoirs HORSCH Avatar et Pronto NT
Dans cette vidéo tournée au SIMA 2019, Rémy présente la partie semis chez HORSCH France, avec un focus sur deux machines particulièrement adaptées aux techniques de semis simplifié et de semis direct : le semoir direct HORSCH Avatar et le HORSCH Pronto NT.
L’intervenant explique que ces matériels répondent à une tendance très forte en France autour du semis direct et des techniques culturales limitant au maximum le mouvement de terre.
L’origine du concept Avatar
Le HORSCH Avatar est né environ quatre ans avant la vidéo. À l’origine, l’objectif n’était pas uniquement de concevoir un semoir de semis direct, mais surtout de développer une machine capable de bouger le minimum de terre possible.
Après différents essais et plusieurs recherches, HORSCH est parti sur un principe de semoir monodisque avec des angles particuliers :
- 6° d’ouverture
- 3° d’inclinaison du disque
Ce choix technique vise à optimiser au maximum le comportement du disque dans le sol tout en limitant fortement le mouvement de terre. L’idée n’était surtout pas de trop incliner le disque, car cela aurait généré davantage de perturbation du sol.
L’élément semeur de l’Avatar
L’élément semeur de l’Avatar a été conçu pour rester très simple.
Il se compose :
- d’un élément monobloc,
- sans parallélogramme,
- articulé autour de blocs cylindriques en caoutchouc.
Ces blocs permettent à chaque élément semeur d’être totalement indépendant, ce qui est présenté comme un point très important pour le bon suivi du sol.
On retrouve ensuite :
- un bras forgé d’une seule pièce,
- menant à un grand disque de 490 mm de diamètre,
- chargé d’ouvrir le sillon.
Ce disque est associé à une rasette, très profilée, dont le rôle est de garder le sillon propre tout en bougeant là aussi le moins de terre possible.
Le contrôle de profondeur au plus près de la graine
Une des spécificités majeures de l’Avatar est la présence d’une roue positionnée juste à côté du disque. Cette roue permet de contrôler la profondeur exactement à l’endroit où tombe la graine.
L’intervenant insiste sur ce point : sur l’Avatar, la profondeur n’est pas réglée plusieurs dizaines de centimètres plus loin, mais à l’aplomb exact de la chute de la graine. C’est ce qui permet d’obtenir une très bonne régularité de profondeur en semis direct.
Le rappui de la graine et les évolutions récentes
À l’arrière, une roulette permet de rappuyer la graine au fond du sillon.
Ce système fonctionne très bien en conditions sèches, notamment en plein été. En revanche, à l’automne, il peut présenter certaines limites :
- ressortir des graines du sillon,
- ramener des feuilles,
- créer du bourrage.
Pour répondre à cela, HORSCH a commencé à tester, depuis un ou deux ans, des systèmes à doigts permettant d’assurer le même rôle de rappui de la graine au fond du sillon, mais sans les inconvénients liés au bourrage. Cela permet d’aller plus loin dans les conditions difficiles.
Les options d’adaptation aux différents sols
Pour adapter l’Avatar à différentes conditions de sol, HORSCH a développé plusieurs options.
Parmi elles figurent les roulettes de fermeture :
- à l’avant, des roulettes plutôt lisses,
- à l’arrière, une roulette crantée.
Cela permet d’adapter la fermeture du sillon selon les types de sols et leur sensibilité.
La limite du monodisque : la compaction du sillon
L’intervenant explique qu’une des limites d’un élément semeur monodisque est la compaction du sillon.
Lorsque l’on applique trop de pression sur le disque, on risque de :
- tasser fortement la terre contre le disque,
- « bétonner » les parois du sillon,
- avoir ensuite du mal à refermer correctement le sillon.
C’est pourquoi le réglage de pression est présenté comme un paramètre essentiel sur l’Avatar.
Le réglage de la pression sur l’Avatar
Le réglage de la pression se fait depuis le milieu de la machine grâce à une manette et à un manomètre.
Cela permet :
- en conditions sèches, de mettre beaucoup de pression pour faire pénétrer le disque dans le sol,
- jusqu’à environ 150 bars,
- soit à peu près 300 kg de pression sur l’élément semeur.
À l’automne, lorsque les conditions sont plus humides, le disque pénètre plus facilement. Il devient alors possible de réduire fortement cette pression, jusqu’à environ 50 kg, afin de limiter voire d’effacer la compaction du sillon.
Ce réglage est considéré comme déterminant pour :
- réussir à refermer le sillon,
- obtenir de bonnes levées.
Réglage indépendant de la profondeur et de la fermeture
Au niveau de la roulette de fermeture, un ressort permet de régler la pression appliquée sur cette roue.
L’intérêt est que :
- le réglage de profondeur,
- et le réglage de la pression sur la roue de fermeture
sont complètement indépendants.
Cela permet d’ajouter environ 15 kg sur la roulette de fermeture pour améliorer le recouvrement des graines et la fermeture du sillon, notamment en conditions un peu sèches.
La trémie de l’Avatar et sa modularité
La trémie a été beaucoup travaillée pour offrir de la modularité.
La machine présentée dispose de trois compartiments. Ceux-ci permettent par exemple de réaliser des mélanges de cultures associées. L’exemple donné dans la vidéo est :
L’intervenant rappelle que l’engrais est souvent un élément important en semis direct, car la minéralisation est moins importante que dans des systèmes plus travaillés. Il faut donc aider au maximum la culture, en particulier les céréales.
La gestion de plusieurs produits et de plusieurs profondeurs
L’un des points jugés très intéressants est la possibilité de choisir précisément où chaque produit est envoyé.
Grâce à deux têtes de répartition à l’arrière, il est possible par exemple :
- d’envoyer la féverole à l’avant,
- pour la positionner à 7 à 8 cm de profondeur,
- tandis que le colza et l’engrais sont placés à l’arrière,
- plus près de la surface.
Cela permet de respecter la profondeur adaptée à chaque produit, ce qui est très utilisé par les clients selon l’intervenant.
La trémie sous pression
La trémie de l’Avatar est une trémie sous pression.
Cela signifie qu’un tuyau d’air met la trémie en pression. Ce système présente trois avantages principaux.
Précision du dosage
Le premier avantage est la précision au niveau du doseur, puisque celui-ci est alimenté en continu.
Limitation du tri dans les mélanges
Le deuxième avantage concerne les mélanges multi-espèces. Dans une trémie classique, les vibrations peuvent provoquer un tri :
- les petites graines partent d’abord,
- les grosses restent ensuite.
Avec la trémie sous pression, l’alimentation continue du doseur limite fortement ce phénomène de séparation des espèces.
Étanchéité et usage de l’engrais
Le troisième avantage est l’étanchéité de la trémie. Cela permet par exemple de laisser de l’engrais pendant une nuit sans risque particulier de colmatage au niveau du doseur.
Le doseur électrique
L’Avatar est équipé d’un doseur électrique.
Celui-ci permet d’obtenir une bonne précision sur une large plage de débits, par exemple :
- 150 kg d’engrais,
- ou seulement 100 kg de féverole,
- ou encore 2 kg de colza.
L’intervenant souligne que la précision reste bonne malgré des écarts très importants entre les produits et les doses.
Gammes et largeurs disponibles pour l’Avatar
L’Avatar est disponible :
- en 3 m,
- 4 m,
- 6 m,
- 8 m.
Dans ces versions, l’écartement est de 16,7 cm.
Il existe aussi une version en 12 m, avec un écartement de 25 cm, car la machine est alors sur une seule rangée.
La profondeur de semis se règle à l’aide d’une clé, en soulevant le verrou puis en choisissant la position sur une crémaillère. La machine permet de semer :
- à partir d’environ 0,5 cm pour les petites graines,
- jusqu’à presque 10 cm.
La version Avatar 3, 3 SD et 4 m
Sur les Avatar de 3 m et 4 m, il est possible d’avoir une triple cuve, c’est-à-dire trois trémies intégrées.
La répartition évoquée est :
- 60 % à l’arrière,
- 30 % à l’avant,
- 10 % au milieu.
L’accessibilité est soulignée comme bonne, avec la possibilité de se tenir sur la machine pour accéder aux différents compartiments.
Le service après-vente et le suivi machine
L’intervenant insiste sur la rapidité du service après-vente.
HORSCH dispose :
- d’un centre logistique de pièces en Allemagne, entièrement robotisé,
- ainsi que d’un magasin de pièces courantes sur la ferme de l’usine d’origine de HORSCH en France.
En pratique, les pièces peuvent généralement être expédiées dans un délai de 24 heures au maximum.
Un autre point mis en avant est le suivi des évolutions de la machine. Depuis son lancement, l’Avatar a évolué pendant quatre ans, et les améliorations apportées à l’élément semeur sont répercutées aux clients. Les machines peuvent être mises à jour lorsqu’il s’agit d’évolutions importantes.
L’électronique, l’ISOBUS et les fonctionnalités possibles
La machine est entièrement ISOBUS.
Elle peut fonctionner :
- avec un terminal de type Müller,
- ou directement avec la console du tracteur.
Cela permet d’afficher toutes les informations du semoir et d’envisager des fonctions avancées comme :
- la modulation,
- la coupure de sections.
Le réglage hydraulique de pression agit sur un vérin qui modifie la cinématique de l’élément semeur. Cela permet d’appliquer de 0 à 300 kg de pression.
Présentation du HORSCH Pronto NT
La vidéo présente ensuite le HORSCH Pronto NT, une machine également bien adaptée au semis direct.
Le principe est décrit comme simple :
- à l’avant, un disque ouvreur de lit de semence,
- qui ouvre le sillon,
- écarte les résidus,
- puis l’élément semeur vient déposer la graine.
Les disques ouvreurs du Pronto NT
Trois exemples de disques ouvreurs sont montrés.
Disque très agressif
Un disque à grosses gaufrures, qualifié de très agressif, adapté à ceux qui veulent davantage travailler la bande de semis.
Disque peu remuant
Un disque très peu agressif, destiné à ceux qui veulent ne presque pas bouger la terre et s’orienter davantage vers un travail très superficiel.
Disque intermédiaire
Un disque intermédiaire qui :
- à basse vitesse, ne bouge pas trop la terre,
- et à plus grande vitesse, permet de créer un petit lit de semences intéressant, notamment en termes de minéralisation, en particulier dans les premières années.
Réglage de pression des disques ouvreurs
La pression sur les disques ouvreurs se règle par un système de cales, avec jusqu’à environ 250 kg de pression par disque ouvreur.
Chaque disque ouvreur est indépendant, suspendu par des éléments en caoutchouc, ce qui lui permet :
- de suivre le terrain,
- de contrôler sa profondeur,
- et de s’escamoter en cas de pierre.
L’élément semeur TurboDisc du Pronto NT
Derrière les disques ouvreurs se trouve l’élément semeur TurboDisc, bien connu chez HORSCH.
Ses principales caractéristiques sont :
- un écartement entre rangs de 20 cm,
- un positionnement de chaque élément semeur exactement en face d’un disque ouvreur,
- une pression de l’ordre de 120 kg sur l’élément semeur.
Chaque élément est suspendu par un système de blocs caoutchouc.
Le TurboDisc comprend :
- un système à double disque,
- avec les deux disques bien l’un en face de l’autre,
- pour éviter l’usure transversale,
- et éviter que l’élément semeur ne tire de travers.
On retrouve également un petit doigt appelé doigt du jardinier, qui permet de rappuyer les graines au fond du sillon.
À l’arrière, une roue assure le contrôle de profondeur.
Des réglages simples sur le Pronto NT
L’un des points mis en avant sur le Pronto NT est sa simplicité de réglage.
- Le réglage de profondeur se fait par un système de cales, entièrement hydraulique.
- Le réglage de la pression sur l’élément semeur se fait avec un système de manivelle.
Le semoir peut également fonctionner sans les disques ouvreurs avant, pour ceux qui veulent vraiment très peu bouger la terre. Dans cette configuration, il est indiqué que le semoir occasionnera peu de levées de vulpin ou de ray-grass à l’automne.
Largeurs disponibles et configurations du Pronto NT
Le Pronto NT est disponible en :
- 6 m,
- 8 m,
- 9 m.
Il est équipé d’une double tête de répartition. Sur demande, il est possible d’avoir un système un rang sur deux.
Cette configuration intéresse notamment certains utilisateurs souhaitant semer le colza un rang sur deux.
Cuves et vis de chargement du Pronto NT
Le semoir peut recevoir une vis de chargement en option.
Il est présenté avec une cuve de type double compartiment de 5 000 litres, également disponible en version trois compartiments.
Comme sur l’Avatar, cette cuve est mise sous pression, ce qui permet :
- d’envoyer de gros débits,
- de limiter le tri des espèces,
- d’améliorer la régularité de l’alimentation.
Pneumatiques et limitation des traces
Au moment du semis, la machine porte sur ses pneus. Il est donc important d’avoir :
- des pneus de gros diamètre à l’arrière,
- fonctionnant à basse pression.
L’objectif est de ne pas marquer le sol ni créer de traces au niveau des lignes de semis.
Le rôle du disque ouvreur ondulé sur l’Avatar
L’intervenant revient ensuite sur le disque ouvreur de l’Avatar.
Ce disque présente un angle léger, qui lui permet d’ouvrir le sillon. Sans ondulations, un disque droit ouvrirait moins bien et resterait trop fin. L’idée n’est pas seulement d’ouvrir le passage de la semence, mais surtout de parvenir à dégager la paille du sillon.
Ce sont les ondulations qui permettent cette action.
Le semis un rang sur deux
Pour le semis un rang sur deux, deux solutions sont évoquées :
- placer des bouchons en caoutchouc dans la tête de distribution,
- ou commander la machine directement avec cette configuration.
Avec le doseur, il est alors possible de choisir la répartition souhaitée, par exemple :
- du colza sur un rang,
- de la féverole sur l’autre,
- ou uniquement du colza tous les 40 cm.
En revanche, dans ce cas, la profondeur reste la même partout : il n’y a pas de différenciation de profondeur comme avec l’Avatar et sa gestion distincte de plusieurs produits.
Pourquoi un écartement de 20 cm sur le Pronto NT ?
L’écartement fixe de 20 cm entre les lignes est justifié par deux raisons principales :
- d’abord, cela permet de bien passer dans les résidus et de conserver une machine assez ouverte ;
- ensuite, cela répond aussi à des demandes en désherbage mécanique, notamment en agriculture biologique.
À partir de 20 cm, il existe des bineuses qui fonctionnent très bien. Comme le Pronto NT est sur une seule rangée de disques, il permet de conserver un écartement constant, ce qui est jugé intéressant en bio.
Conclusion
Cette présentation met en avant deux approches complémentaires du semis simplifié et du semis direct chez HORSCH :
- le HORSCH Avatar, conçu pour bouger le moins de terre possible grâce à son élément monodisque, son contrôle précis de profondeur et sa gestion fine de la pression ;
- le HORSCH Pronto NT, machine polyvalente de grande capacité, capable d’être très performante en semis direct tout en conservant une architecture simple et des réglages accessibles.
Dans les deux cas, l’accent est mis sur :
- la précision de placement de la graine,
- la modularité de la trémie,
- la capacité à gérer plusieurs produits,
- la maîtrise du sillon,
- et l’adaptation aux différentes conditions de sol.
